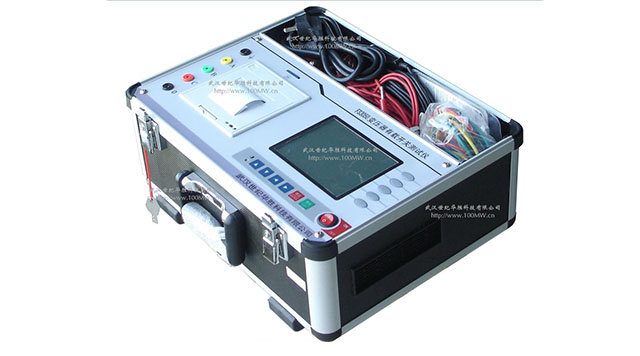

FS3050有載分接開關測試儀用于測量電力變壓器有載分接開關過渡時間、過渡波形、過渡電阻和三相同期性等參數的測量。用戶根據需要和現場條件，可直接由分接開關引線進行測量，也可由變壓器三相套管及中性點接線測量。
FS3050有載分接開關測試儀技術參數
?
| 參 數 | 指 標 | 參 數 | 指 標 |
| 電壓輸出 | >20V | 工作電源 | AC220V±10%，50Hz |
| 電流輸出 | ≥1A | 功率 | 180W |
| 電阻測量范圍 | 0.3~40Ω | 電阻測量精度 | 0.1Ω~1Ω±0.1Ω，1Ω~40Ω±1% |
| 時間測量范圍 | 1ms~256ms | 時間測量精度 | 1ms~100ms±0.1ms，100ms~250ms±1% |
| 三相同期性 | 0.1ms | 采樣頻率 | 10~20KHz |
| 工作溫度 | 0~40℃ | 工作濕度 | ≤80%RH |
| 外形尺寸 | 420mm′350mm′ 220mm | 重量 | 12kg（含附件） |
?
產品別稱
變壓器有載分接開關測試儀，變壓器有載開關測試儀，變壓器有載調壓繞組測試儀，變壓器分接頭測試儀。
?
|
序 號 |
標 準 號 |
標 準 名 稱 |
|
1 |
GB/T 191 |
包裝儲運圖示標志 |
|
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求 |
|
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
|
4 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
|
5 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
|
6 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
|
7 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
|
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
|
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
|
10 |
DL/T 265 |
變壓器有載分接開關現場試驗導則 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
