概述

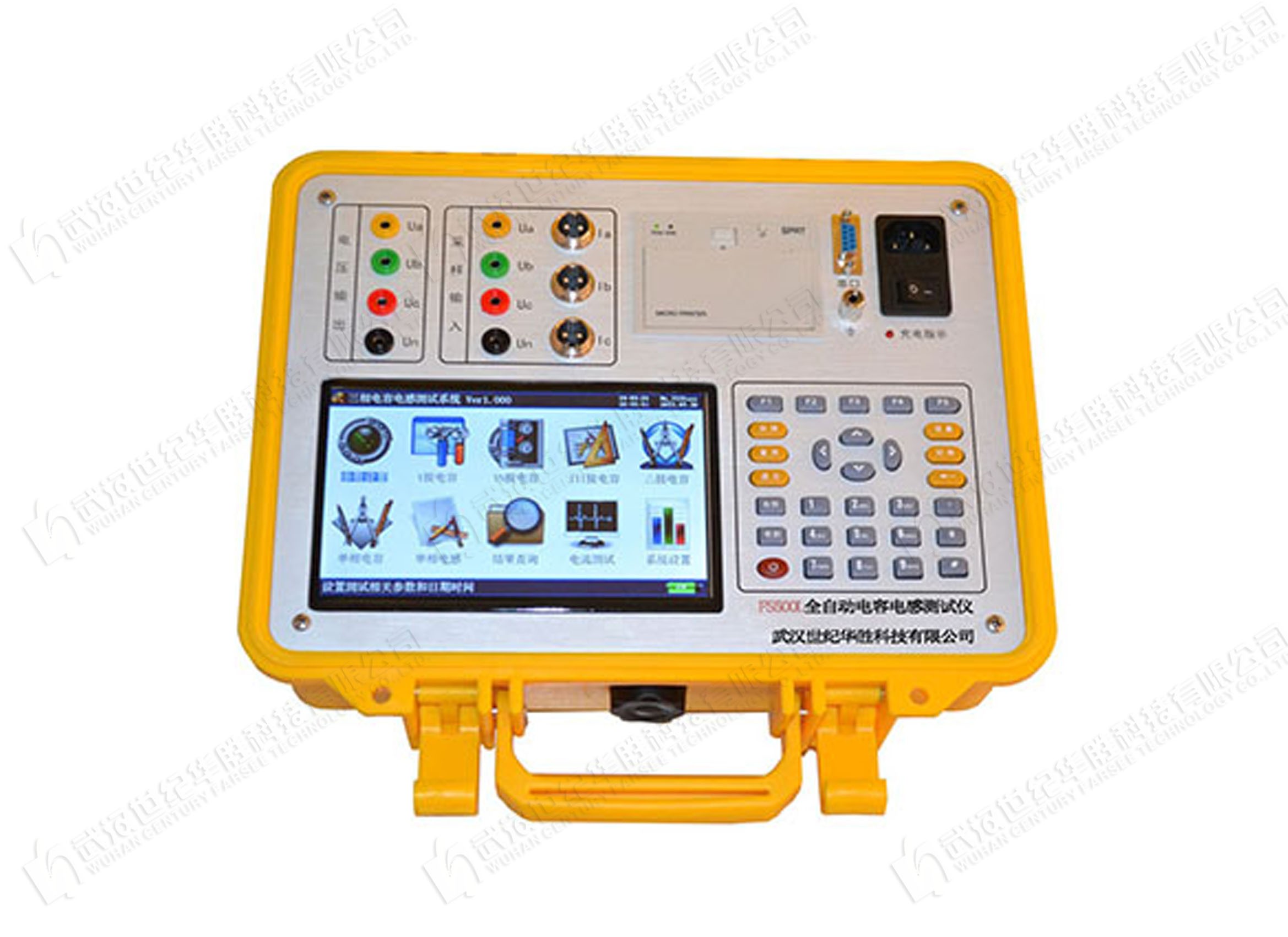

FS500L全自動電容電感測試儀采用一種新型測試方法進行測量，該儀器內部數字合成三相交流測試源，可以在不拆線的狀態下，直接測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單*作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。

FS500L全自動電容電感測試儀主要功能和特點

1、內部自帶電池，自動數字合成產生三相大功率測試電源，不用外接電源即可使用。

2、儀器可在不拆線情況下測量成組并聯電容器的單個單相電容及同時測量各種連接類型的三相電容。

3、可三相同測或同時測量三只并聯電容器或電抗器。

4、儀器可以測量各種電抗器的電感量。

5、儀器可以測量工頻電流的幅值以及電流中2-32次的諧波含量。

6、儀器可顯示出在測量電容器或電抗器的過程中測量的電壓、電流、功率、相位角、阻抗等數據，以便更好的分析問題所在。

7、儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。

8、儀器采用800×480大屏幕高亮度真彩色液晶顯示屏，在陽光下也可清晰顯示。

9、圖形化菜單、全中文的*作提示，界面友好、*作簡便。

10、導電硅膠觸摸按鍵使*作更簡便，按鍵壽命更長。

11、儀器內置大容量非易失性存儲器：可存儲200組測量數據。

12、儀器內置高精度實時時鐘功能：可進行日期及時間校準。

13、儀器自帶高速微型熱敏打印機：用戶可隨時將測試的數據通過微型打印機將結果打印出來。

FS500L全自動電容電感測試儀技術參數

1、輸出電壓：0-20V，自動調節

2、測量范圍：電容：0.01uF-4000uF

電感： 1mH-20H

電阻：50mΩ-20kΩ

電流：50mA-10A

電壓: 0-20V

電容量范圍：0～20,000 kvar

3、測量精度：電容：±(1%+2字)

電感：±(1%+2字)

電流：±(0.5%+2字)

電壓：±(0.5%+2字)

電容量：±(1%+2字)

4、分 辨 率：電壓：0.1mV

電流：0.1mA

電容：0.1nF

電感：0. 1mH

5、外形尺寸 320×240×130mm3

6、儀器重量 4kg

7、工作溫度：-15℃~ +45℃

8、充電電源：交流160V~260V

9、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

⑵、工作電源輸入端對外殼之間承受工頻2kV(有效值)，歷時1分鐘實驗。

產品別稱

電力電感電容測試儀，電力電容測試儀，數字電容電橋測試儀，電容電感測試儀，電容電感測量儀，全自動電容電流測試儀，全自動電容電感測試儀，電感測試儀。

?

序　　號	標　準　號	標　準　名　稱
1	GB/T 191	包裝儲運圖示標志
2	GB4793.1	測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
3	GB6587.1	電子測量儀器 環境試驗總綱
4	GB6587.3	電子測量儀器 濕度試驗
5	GB6587.5	電子測量儀器 沖擊試驗
6	GB6587.6	電子測量儀器 運輸試驗
7	GB6587.8	電子測量儀器 電源頻率與電壓試驗
8	GB/T6592	電工和電子測量設備性能表示
9	GB/T6593	電子測量儀器質量檢驗規則

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
