概述

FS20PT無線二次壓降及負荷測試儀是一種全新的自動測試電壓互感器二次壓降及負荷的智能化無線測試儀器。它完全取代了以往常規方式的二次壓降及負荷測試儀，不用再鋪設很長的電壓測試電纜，在很大程度上避免了PT二次短路事故的發生。為變電站的安全運行創造了良好的條件。儀器采用非GPS的無線同步方式，無需尋星，測試速度快，不受地形影響。

該儀器具有體積小、重量輕、測量準確度高、穩定性好、*作簡便易學等優點,接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕真彩色圖形式液晶作為顯示窗口，圖形式菜單*作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。

無線二次壓降及負荷測試儀主要特點

1、通過無線的方式自動完成三相三線或三相四線制的電壓互感器二次壓降的測量，不需要普通方式中要在儀器到測試遠端鋪設一條很長的電壓測試線，這樣可避免由于線路過長引起的不必要的短路故障;

2、非GPS同步方式，無需尋星，使用快捷、方便。

3、自動計算三相的比差、角差、綜合誤差。

4、能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。

5、特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。

6、各種電參量同屏顯示，電壓、電流、相角、功率因數、有功功率、無功功率、視在功率均可測量;可顯示各相參數的波形圖。

7、具備諧波測量功能，可測量32次以下電壓、電流的諧波含量。

8、內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。

9、電池剩余電量百分數指示功能，絕非簡單的虧電報警。

10、大屏幕、高亮度的真彩色液晶顯示屏，全漢字圖形化菜單及*作提示實現友好的人機對話，導電硅膠按鍵使*作更簡便，寬溫液晶帶自動對比度、亮度調節，可適應冬夏各季。

11、用戶可隨時將測試的數據通過微型打印機將結果打印出來。

12、測試結果存儲功能，可存儲200組測試數據。

13、配備了后臺管理軟件，可將存儲記錄上傳到計算機進行統一管理。

無線二次壓降及負荷測試儀技術參數

1、使用環境：

(1)環境溫度：-10℃～40℃

(2)相對濕度： ≤80%

2、測量精度：1級

比差：Δf =±(1%×f+1%×δ)±0.01(%)

角差：Δδ=±(1%×δ+1%×f) ±1(分)

電導：G=±(1%×G+1%×δ±0.01) mS

電納：δ=±(1%×δ+1%×G±0.01)mS

負荷：S=±(1%×S±0.1)VA

電阻：R=±(1%×R+1%×X±0.1)Ω

電抗：X=±(1%×X+1%×R±0.1)Ω

充電電源：交流176V~264V，頻率45-55Hz

3、儀器的測量范圍和分辨率：

?

測試項目	范圍	最小分辨率
電壓測量范圍(V)	40～120.000	0.001
電流測量范圍(A)	0.005～6	0.0001
比差值(%)	-10.000～10.000	0.001
角差值(ˊ)	-600～600.00	0.01
誤差值(%)	-10.000～10.000	0.001
修約(%)	-10.000～10.000	0.001

?

4、絕緣：

⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

⑵、工作電源輸入端對外殼之間承受工頻2KV(有效值)，歷時1分鐘實驗。

5、電池工作時間：

充滿后工作時間大于6小時。

6、體積：

主機：32cm×24cm×13cm

分機：32cm×24cm×13cm

7、重量：

主機：2.5Kg

分機：2Kg

產品別稱

二次壓降及負荷測試儀別稱：TV二次壓降測試儀

?

序　　號	標　準　號	標　準　名　稱
1	GB/T 191	包裝儲運圖示標志
2	GB 4793.1	測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
3	GB 6587.1	電子測量儀器 環境試驗總綱
4	GB 6587.3	電子測量儀器 濕度試驗
5	GB 6587.5	電子測量儀器 沖擊試驗
6	GB 6587.6	電子測量儀器 運輸試驗
7	GB 6587.8	電子測量儀器 電源頻率與電壓試驗
8	GB/T 6592	電工和電子測量設備性能表示
9	GB/T 6593	電子測量儀器質量檢驗規則
10	JJF1015	計量器具型式評價和型式批準通用規范
11	JJF1016	計量器具型式評價大綱編寫通則
12	SD109	電能計量裝置檢驗規程
13	DL/T668	測量用互感器檢驗裝置
14	JJG313	測量用電流互感器檢定規程
15	JJG314	測量用電壓互感器檢定規程
16	JJG169	互感器校驗儀檢定規程
17	GB/T1546	儀器儀表包裝通用技術條件

?

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

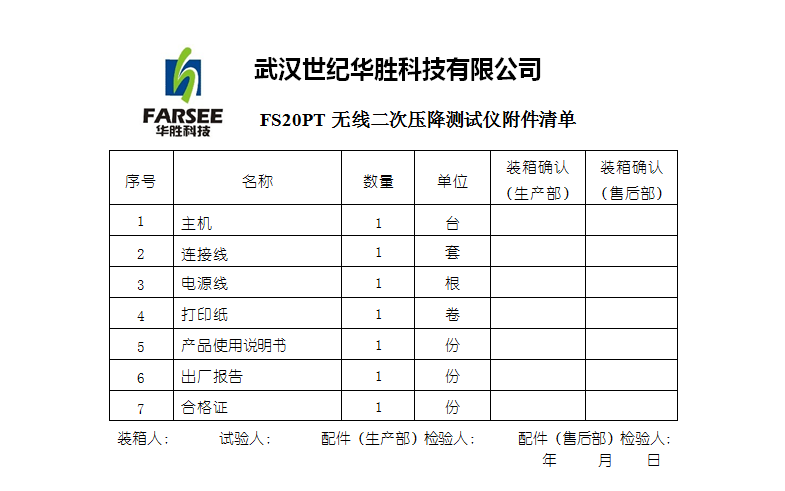

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。
