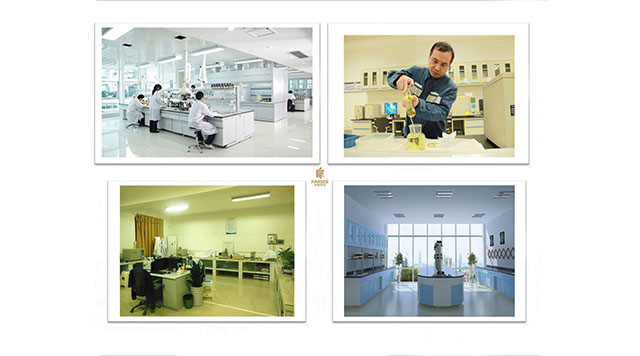

一、建設規范

?

1. ?油化試驗室的一般要求

1.1.油化試驗室的設置應考慮以下功能的需要：（1）色譜試驗室（2）精密儀器專用試驗室（含天平室）（3）油質理化常規試驗試驗室（4）六氟化硫氣體測試室（5）氣瓶室（6）樣品室（7）藥品儲存間（8）資料檔案和試驗數據整理室（9）更衣間。試驗室總體規模可根據需要，控制在80～180m2。

1.2.色譜試驗室：建有可放置2～3臺色譜儀的試驗臺，試驗臺上設有電腦桌和電源、電話和網絡接口并有四種高壓氣體管路由氣瓶間通到各試驗臺的色譜儀旁。

1.3.精密儀器專用試驗室：建有可放電子天平、耐壓儀、油介損儀、界面張力儀等精密儀器的試驗臺。

1.4.油質理化常規試驗試驗室：建有可放置進行變壓器油的凝點、PH、酸值、閃點、水分、粘度等項目檢測的試驗儀器的試驗臺，試驗臺上設有電源和藥品架，試驗臺邊設有洗滌水池，試驗臺上設有抽風排氣裝置。試驗室中設有2個通風櫥。

1.5.六氟化硫氣體測試室：建有可放置露點儀、分解產物測試儀等儀器的試驗臺，*作臺上設有與高壓氣瓶連接的氣路接頭。試驗臺底部設有抽風排氣裝置。

1.6.氣瓶室：建有用于固定氣體鋼瓶的鋼架，鋼架旁鋪設有聯接色譜室等試驗臺的高壓氣體管路，在墻上安裝有防爆型的通風排氣設施。

1.7.樣品室：分別建有存放已檢和待檢油化試驗樣品的櫥柜。

1.8.藥品儲存間：建有存放油化試驗使用的化學藥品的櫥柜，設有通風排氣設施。

1.9.資料檔案和試驗數據整理室：設置有辦公桌椅、電腦桌、電話和網絡接口和存放油化試驗資料檔案的文件柜等。

1.10.更衣間：設有存放工作服，SF6氣體防護服和防護用品的衣柜。有條件的可設有淋浴設施。

?

2. ?油化試驗室的技術要求

2.1. ?試驗室的環境

2.1.1.油化試驗室存放色譜儀以及電子天平、油耐壓儀、界面張力儀等精密儀器儀表，要求通風良好，并要有防塵、防潮、防靜電措施。

2.1.2.油質理化常規試驗試驗室應設有2個專用通風櫥，試驗室要確保通風良好。

2.1.3.油化試驗室的環境要求，應滿足的環境要求如下：

a.環境溫度：20±2oC；

b.相對濕度：45%～75%；

c.大氣壓力：86～106kPa；

為保證試驗室的溫度和濕度，應裝設冷暖空調設備。

2.1.4.油化試驗室的照明要按相關照明標準設計。

2.1.5.為了保證油化試驗室的安全，要有消防設施的配置。

2.1.6.實驗室的墻壁、天花板應為亞光白色或乳白色，表面平整。地板可根據試驗室裝備選取主色調，以防水、防火材料為宜，地面應平整，并裝置地漏，能使水等流動液體順利排出。

2.1.7.實驗室裝備一般要求采用標準試驗工作臺，試驗臺應具備耐化學腐蝕性能、臺面穩固、寬大。實驗室中還應該適當配備試劑架、試劑柜、椅子等設施。

2.2. ?電源配置與接地

2.2.1.油化試驗室的交流電源配置：220V、380V；交流電源容量要求：不小于10kVA。

2.2.2.油化試驗室應設置公共接地設施，裝設專用接地線，滿足試驗儀器的接地要求。

?

3. ?油化試驗室的設計原則

實驗室的整體設計是否合理、科學，對提高實驗室的工作效率、保障檢驗質量、降低樣品交叉污染概率及提高環境質量等都有特別重要的意義。

我們在實驗室的整體建設規劃時，應滿足如下幾個原則：

安全原則：實驗室設備應該考慮具備相應的安全設計，能有效預防責任事故的產生。實驗室的選址應合理，如選灰塵少、震動小的地方。房屋結構應考慮防震、防塵、防潮，且隔熱良好，光線充足，各個工作室的布局原則是限制樣品的流動區域，縮短樣品流動行程，盡量減少物（樣品）流和人流線路交叉。

效益原則：家具排布、房間分隔充分利用空間，適當預留未來發展空間，提高基礎設施利用率。

環保原則：通過相關排風設備、廢棄物處理／回收設備等凈化實驗室空氣環境，減少對外界環境的污染。

人性化原則：合理的實驗室設備配置和空間的優化組合是實現人性化的最基本因素。運用人體工程學原理，專業設計實驗室家具及輔助設備，提高工作人員的工作舒適度，提高工作效

?

二、實驗室儀器設備

? ?

? ? ? 1、油化檢測儀器

? ?目前需購置便攜式油中溶解氣體分析儀、氣相色譜分析儀、介質損耗及體積電阻率測試儀、微水測試儀、酸值測試儀、油的耐壓測試儀、界面張力測試儀、運動黏度測試儀、油的顆粒度測試儀、油的開口閃點測試儀、油的閉口閃點測試儀等。

? ? ? 2、附屬設備

需購置真空干燥箱、蒸餾水制備器、脫氣振蕩儀、梅特勒電子天平等實驗室常規儀器。

? ? ? 3、SF6檢測設備

需購置兩臺SF6微水測試儀、六臺SF6檢漏儀、一臺SF6分解產物測試儀等SF6檢測儀器。

? ? ?4、其他

需購置油化各項指標測定所涉及的玻璃器皿和藥品以及實驗室常規用品等,基本能滿足目前的實驗需求。

?

三、實驗室規劃

?

根據實驗室建設的基本原則，并滿足實驗的需求，油化實驗室至少要七間房：一間化學分析室、一間天平室、一間干燥室、一間氣相色譜分析室、兩間油質檢測室、一間儲備室和一間辦公室。 若條件不許可，可將干燥室劃入到化學分析室或天平室內。

?

?3.1 ?面積規劃

1.氣相色譜間（6.3×3.6m），用于測試變壓器油的含氣量，放置一臺氣相色譜間儀。(推薦使用氣相色譜分析儀)

2.藥品間（6.3×3.6m），用于存放實驗室所需的所有化學藥品，避免與檢測儀器混合放置而腐蝕檢測儀器。

3.氣瓶室（6.3×3.6m），用于存放氣相色譜間儀所需的氣瓶，為兩間氣相色譜儀共用。

4.油質檢測室（6.3×3.6m），用于對水分要求嚴格的油質項目檢測。

（推薦使用儀器：FS2820油介損測試儀，FS2080絕緣油介電強度測試儀，FS5000 SF6氣體密度繼電器校驗裝置, FS-YWS變壓器油微量水分測試儀, FS-C5B變壓器油含氣量測試儀, FS-100瓦斯繼電器校驗裝置, FS-XD閃點儀, FS-YZL變壓器油界面張力測試儀

5.氣相色譜間（6.3×7.2m），用于測試變壓器油的油中溶解氣體含量，放置兩臺臺氣相色譜間儀及振蕩儀器。（推薦使用：氣相色譜分析儀，FS-CXPZC SF6氣體綜合測試儀,FS-JRD全自動加熱震蕩儀）

6.油質檢測室（6.3×7.2m），用于油質檢測項目中，需要用到水的檢測項目。

（推薦使用儀器：FS2003變壓器油酸值測試儀，, FS - C5B絕緣油含氣量測試儀, FS-CXPD SF6電氣設備微量水分測試儀, FS-CXPZC SF6氣體綜合測試儀, FS-XD自動閉口閃點測定儀

7.理化實驗室（6.3×3.6m），用于變壓器油檢測的前處理。

8.干燥室（6.3×3.9m），用于干燥清洗后的實驗器皿，以及測試所需干燥項目。

（推薦使用儀器：FS-JKQ化驗室專用清洗機, FS-JKQ-01化驗室專用超聲波清洗機）

9.液相色譜間（6.3×3.9m），用于糠醛測試，液相色譜間為高精度測試項目，易受環境影響，且儀器昂貴，故需單獨放置。

10.資料間（6.3×7.8m），用于存放班組資料，同時兼具資料查閱功能。

11.顆粒度測試間（6.3×3.9m），用于測試變壓器油中的顆粒度，對環境要求極高，必須為無塵環境，因此單獨放置。(顆粒度測試儀)

12.紅外類儀器間（6.3×3.9m），用于放置中心所有的紅外類檢測儀器，該種儀器非常貴重，需避光保存。

13.高精度儀器間（6.3×3.9m），用于存放中心其他高精度檢測儀器，該種儀器精度高，需妥善保存。

14.辦公室（15×7.8m），為試驗班日常辦公場所。

15.工具間（3.6×7.8m），用于試驗班日常工器具存放。

16.儀器儀表檢測間（10.8×7.8m），用于中心內儀器儀表自校場所。(推薦使用儀器：FS-2080油耐壓測試校準儀)
